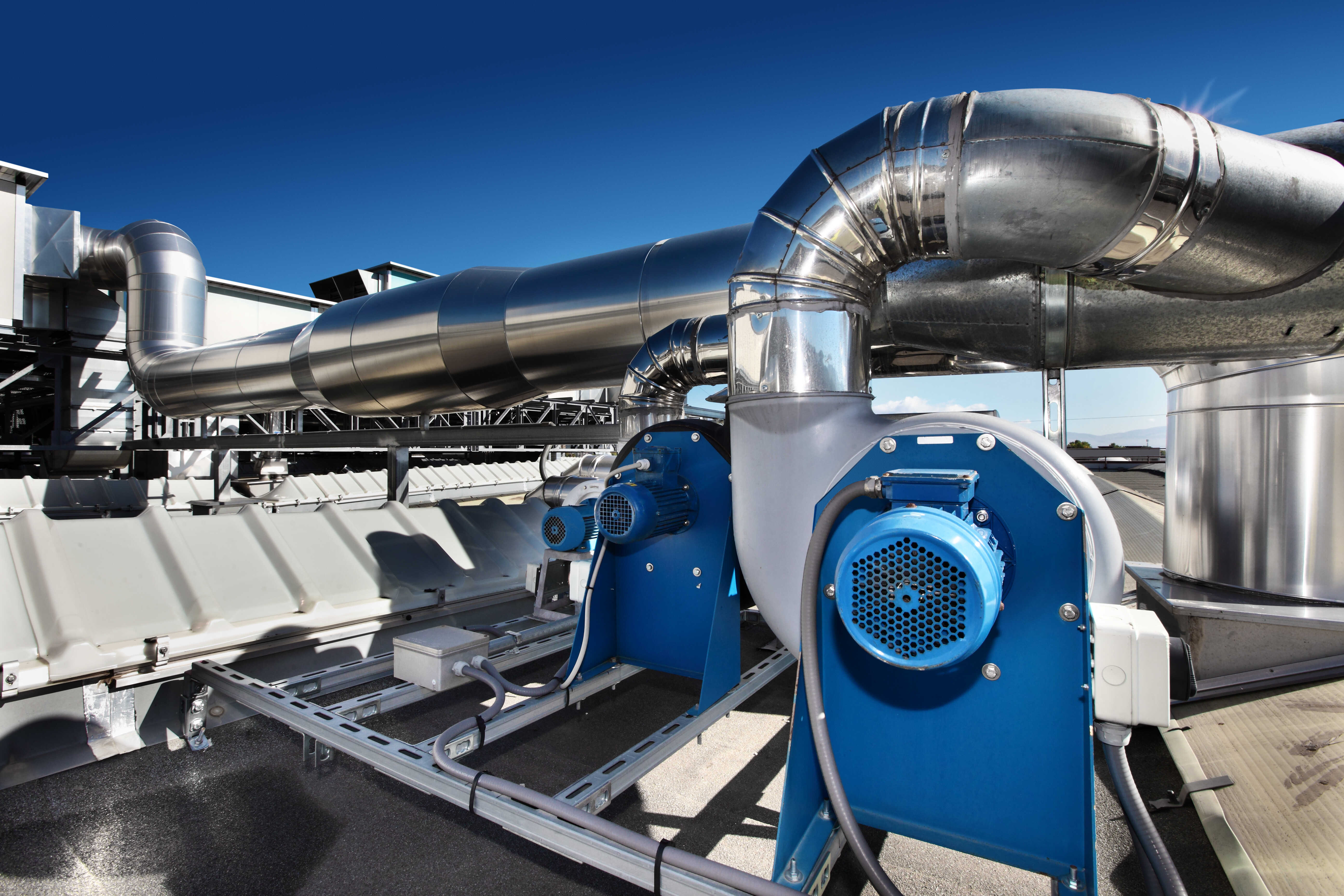

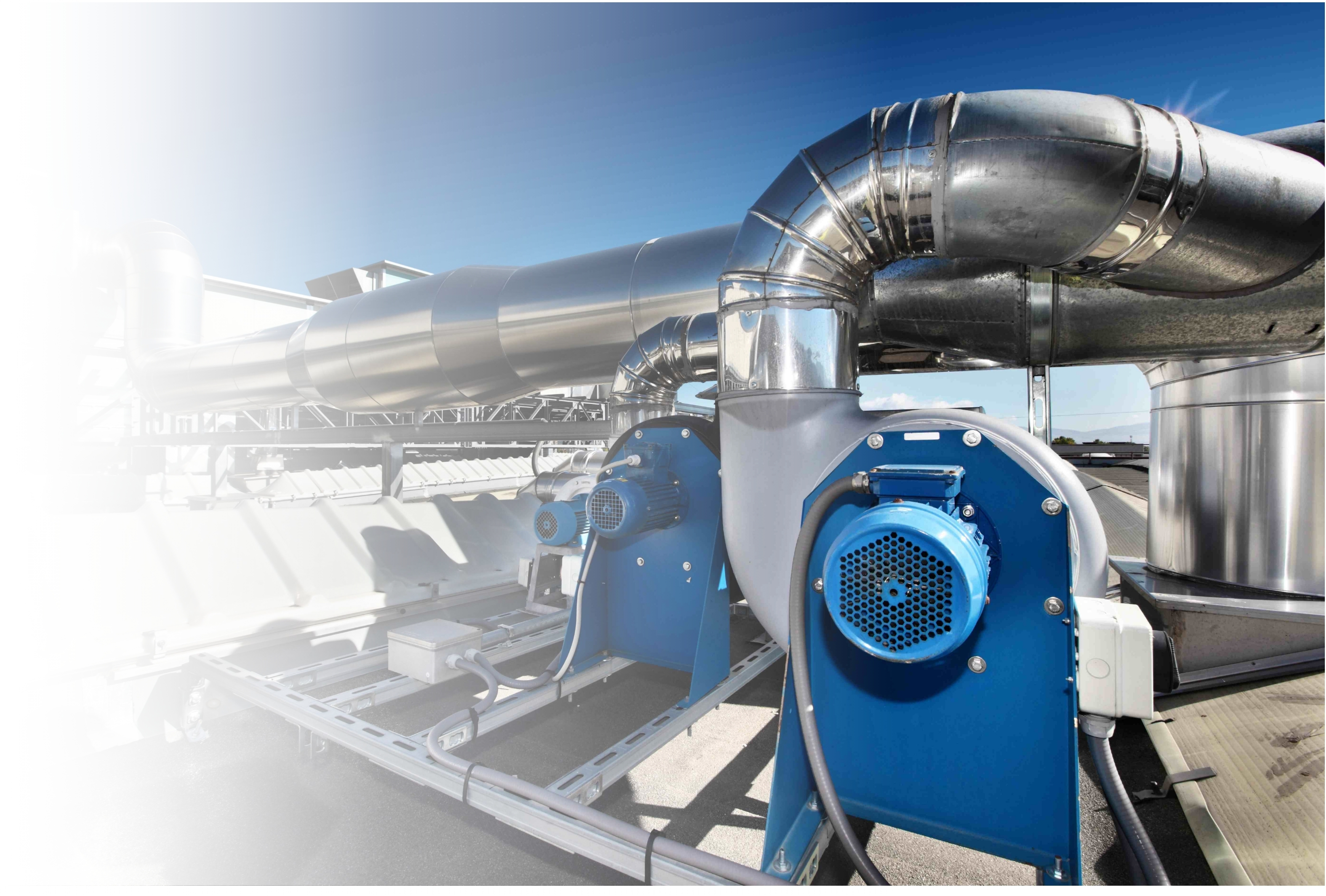

SPB – Spannschelle Ø 100 mm mit integrierter Dichtung & Hebelverschluss Die SPB Ø 100 mm sorgt für eine dauerhaft luftdichte Verbindung von Rohren und Formteilen in verzinkten Rohrsystemen. Die integrierte PVC-Dichtung minimiert Falschluft, der Hebelverschluss erlaubt schnelles Öffnen/Schliessen – ideal für Anlagen mit regelmässiger Wartung. Das galvanisch verzinkte Stahlband ist korrosionsbeständig und für den industriellen Dauerbetrieb ausgelegt. In modularen Rohrverbindungen lässt sich die Schelle perfekt mit Formteilen und Absperrschiebern kombinieren. Bis Ø 400 mm mit Gelenk; ab Ø 450 mm ohne Gelenk (Schraubschluss M8). Vorteile Dauerhaft dichte Verbindung dank integrierter PVC-Dichtung Schneller, werkzeugarmer Hebelverschluss – kurze Stillstandszeiten Masshaltig für exakten Sitz im Rohrsystem Robuste, verzinkte Ausführung für lange Lebensdauer Geeignet für Unter- und Niederdruck in Absaugnetzen Typische Anwendungen Absaugsysteme in Werkstatt, Lackier- und Produktionsbereichen Luft- und Staubförderleitungen in Industrieanlagen Ölnebel-/Dampfabsaugung sowie leichte Schüttgüter Luftversorgung im Maschinen- und Anlagenbau Technische Eigenschaften Material: verzinkter Stahl, korrosionsgeschützt Dichtung: PVC (austauschbar) Verschluss: Hebelverschluss mit Feineinstellung Ausführung: bis Ø 400 mit Gelenk, ab Ø 450 ohne Gelenk (Inbusschraube M8) Maße NennweiteØ 100 mm Klemmdurchmesser D101,5 mm Bandbreite B26 mm Dichtprofilhöhe H8 mm GelenkJa (bis Ø 400) Die SPB Ø 100 mm kombiniert hohe Dichtheit, einfache Handhabung und Langlebigkeit – eine effiziente Lösung für Absaugrohre & Formteile in professionellen Rohrverbindungen. FAQ – Häufige Fragen Hat die SPB Ø 100 mm ein Gelenk? Ja. Alle SPB bis Ø 400 mm werden mit Gelenk gefertigt; ab Ø 450 mm ohne Gelenk (Schraubschluss M8). Worin liegt der Vorteil der integrierten Dichtung? Die integrierte PVC-Dichtung reduziert Falschluft und erhöht die Energieeffizienz des Rohrsystems – besonders bei Unterdruckbetrieb. Ist die Schelle für häufige Wartungen geeignet? Ja, der Hebelverschluss ermöglicht ein schnelles, wiederlösbares Kuppeln – ideal in modularen Rohrverbindungen und Anlagen mit Hochdruck-Absperrschiebern.

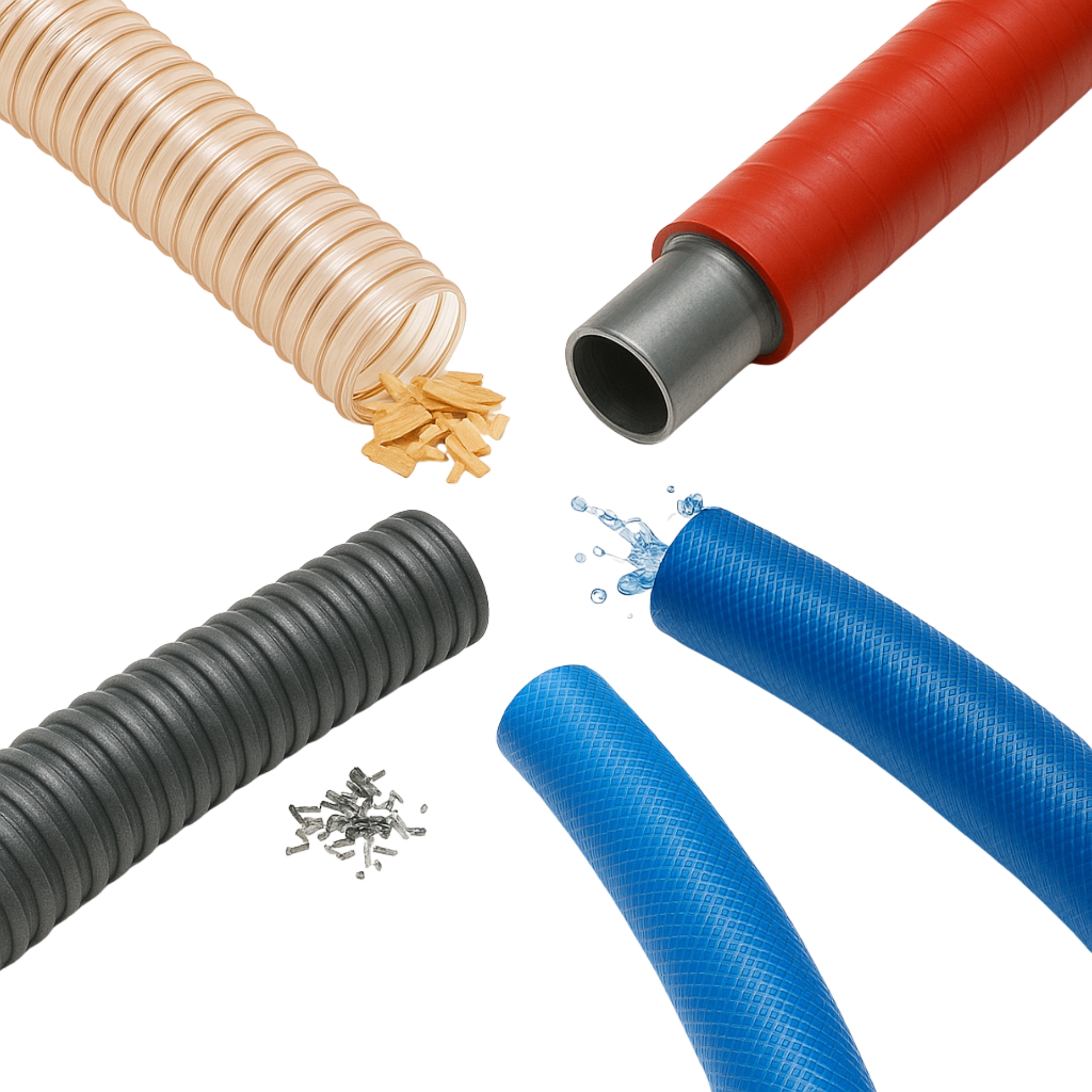

PU06 - Polyurethan Spiralschlauch mit in der Wandung von 0,6 mm eingebettetem FederstahldrahtAnwendungen• Chemieindustrie: Chemiedämpfe, Gaspendelschlauch an Verladearm, Farbdämpfe, Farbnebelabsaugung, explosionsgefährdeter Bereich• Absauganlagen, Entstaubungsanlagen, Filteranlagen, Ölnebelabsaugung• Holzindustrie, Möbelproduktion, Sägewerke• Reinraumindustrie: Reinraumbelüftung, Halbleiterfertigungsmaschinen, Computer Chip Produktion/Waferindustrie• Kabelschutzschlauch, Luftschlauch, Absaugschlauch• AbsaugarmeEigenschaften• Superleichte und verstärkte Ausführung• Hochflexibel + stauchbar 3:1• Abriebfest (Abriebfestigkeit ca. 2,5 - 5-mal besser als die meisten Gummimaterialien)• Strömungstechnisch optimiert• Abknicksicher• Mikroben fest• Gute UV- und OzonbeständigkeitTechnische DatenTypPU AbsaugschlauchRollenlänge (m)5 / 10 / 15Lagerlänge (m)10Innendurchmesser (mm)100Aussendurchmesser (mm)110Wandstärke (mm)0.6Min. Temperatur (°C)-40Max. Temperatur (°C)90 (kurzzeitig bis 125)Überdruck (bar)0.415 (1.07)Unterdruck (bar)0,080 (0.31)Biegeradius (mm)58Gewicht (kg)0.67MaterialAntistatisches Premium Ester-Polyurethan mit FederstahldrahtFarbeTransparentLieferfristAb LagerLiefervariantenAb 1 Meter lieferbarWeitere Abmessungen und Längen auf Anfrage lieferbar

PU06 - Polyurethan Spiralschlauch mit in der Wandung von 0,6 mm eingebettetem FederstahldrahtAnwendungen• Chemieindustrie: Chemiedämpfe, Gaspendelschlauch an Verladearm, Farbdämpfe, Farbnebelabsaugung, explosionsgefährdeter Bereich• Absauganlagen, Entstaubungsanlagen, Filteranlagen, Ölnebelabsaugung• Holzindustrie, Möbelproduktion, Sägewerke• Reinraumindustrie: Reinraumbelüftung, Halbleiterfertigungsmaschinen, Computer Chip Produktion/Waferindustrie• Kabelschutzschlauch, Luftschlauch, Absaugschlauch• AbsaugarmeEigenschaften• Superleichte und verstärkte Ausführung• Hochflexibel + stauchbar 3:1• Abriebfest (Abriebfestigkeit ca. 2,5 - 5-mal besser als die meisten Gummimaterialien)• Strömungstechnisch optimiert• Abknicksicher• Mikroben fest• Gute UV- und OzonbeständigkeitTechnische DatenTypPU AbsaugschlauchRollenlänge (m)10 / 15Lagerlänge (m)10Innendurchmesser (mm)120Aussendurchmesser (mm)128Wandstärke (mm)0.6Min. Temperatur (°C)-40Max. Temperatur (°C)90 (kurzzeitig bis 125)Überdruck (bar)0.345 (0.89)Unterdruck (bar)0,065 (022)Biegeradius (mm)68Gewicht (kg)0.79MaterialAntistatisches Premium Ester-Polyurethan mit FederstahldrahtFarbeTransparentLieferfristAb LagerLiefervariantenAb 1 Meter lieferbarWeitere Abmessungen und Längen auf Anfrage lieferbar

SPB – Spannschelle Ø 200 mm mit integrierter Dichtung & Hebelverschluss Die SPB Ø 200 mm stellt dichte, wiederlösbare Verbindungen in modularen verzinkten Rohrsystemen her. In Rohrverbindungen sorgt der Schnellhebel für kurze Stillstandszeiten; die integrierte PVC-Dichtung reduziert Falschluft – ideal für energieeffiziente Netze mit Absperrschiebern. Bis Ø 400 mit Gelenk; ab Ø 450 ohne Gelenk (M8-Schraubschluss). Vorteile Schneller, werkzeugarmer Hebelverschluss Hohe Dichtheit durch integrierte PVC-Dichtung Galvanisch verzinkter Stahl – korrosionsgeschützt & langlebig Vibrationsarme, stabile Klemmung Typische Anwendungen Prozess- und Entstaubungsleitungen Grosse Absauganlagen mit häufigem Service Luft-/Staubförderung in Werkstatt & Industrie Technische Eigenschaften Material: verzinkter Stahl Dichtung: PVC (optional TPE/Silikon) Verschluss: Hebelverschluss mit Feineinstellung Temperaturbereich Dichtung: −20 °C bis +80 °C Ausführung: mit Gelenk (bis Ø 400) Maße NennweiteØ 200 mm Klemmdurchmesser D201,5 mm Bandbreite B26 mm Dichtprofilhöhe H8 mm GelenkJa Für dichte, servicefreundliche Verbindungen in grossen Rohrquerschnitten – robust, präzise und langlebig. FAQ – Häufige Fragen Hat die SPB Ø 200 mm ein Gelenk? Ja. Alle SPB bis Ø 400 mm besitzen ein Gelenk mit Schnellspannhebel; ab Ø 450 mm erfolgt der Schluss ohne Gelenk per M8-Schraube. Welches Dichtmaterial ist verbaut? Standardmässig PVC; optional sind TPE oder Silikon verfügbar – passend zu Medium und Temperaturbereich. Eignet sich die Schelle für häufige Wartungen? Ja, der Hebelverschluss ermöglicht schnelles, wiederlösbares Kuppeln in modularen Rohrverbindungen.

Absaugarm mit Drosselklappe – hängend, Reichweite 2 m (Rohr-Ø 160 mm, Saughaube Ø 315 mm) Selbsttragender Absaugarm zur punktgenauen Erfassung direkt an der Emissionsquelle. Glatte Stahlrohre senken Druckverlust und Geräusch, außenliegende Gelenke erlauben Justagen ohne Unterbruch des Luftstroms. Die integrierte Drosselklappe regelt die Luftmenge präzise an der Haube. Vorteile Stabile, leichtgängige Positionierung mit hoher Wiederholgenauigkeit. Wartungsfreundlicher Aufbau und langlebige Mechanik für den Dauereinsatz – ideal bei mittleren bis hohen Volumenströmen. Technische Daten BauformSelbsttragender Absaugarm, hängend Rohr-Ø160 mm Reichweite2 m SaughaubeØ 315 mm mit Rundum-Griff DrosselklappeIntegriert Empf. Luftvolumenstrom900–1400 m³/h Material/SchlauchStahlrohre, Alu-Gelenke/Haube; PVC-Schläuche bis 80 °C Einsatzbereiche Schweiß-, Schleif- und Handarbeitsplätze in Werkstatt, Produktion oder Labor – überall dort, wo Emissionen direkt an der Quelle erfasst werden sollen. Montage & Hinweise Hängemontage an Konsole/Decke; Anschluss an das verzinkte Rohrsystem über Rohrverbindungen. Luftmenge über die integrierte Drosselklappe feinjustieren; strömungsgünstige Leitungsführung beachten. Kompatibilität & Zubehör Zubehör u. a. Wandhalterungen WS-160/WSD-160, Anschlussflansch KROC-160; kombinierbar mit Absperrschiebern und Montagematerial. Beratung Wir unterstützen bei Dimensionierung, Leitungsführung und Auswahl des passenden Zubehörs. FAQ – Häufige Fragen Ist die Drosselklappe serienmäßig? Ja, sie ist integriert und ermöglicht die Feinregelung der Luftmenge direkt am Arm. Welche Luftmenge passt zu Ø 160 mm? Empfohlen sind 900–1400 m³/h – abhängig von Prozess und Leitungslängen. Wie erfolgt der Systemanschluss? Über Anschlussflansch KROC-160 an das Rohrnetz; die Verbindung erfolgt mit passenden Rohrverbindern.

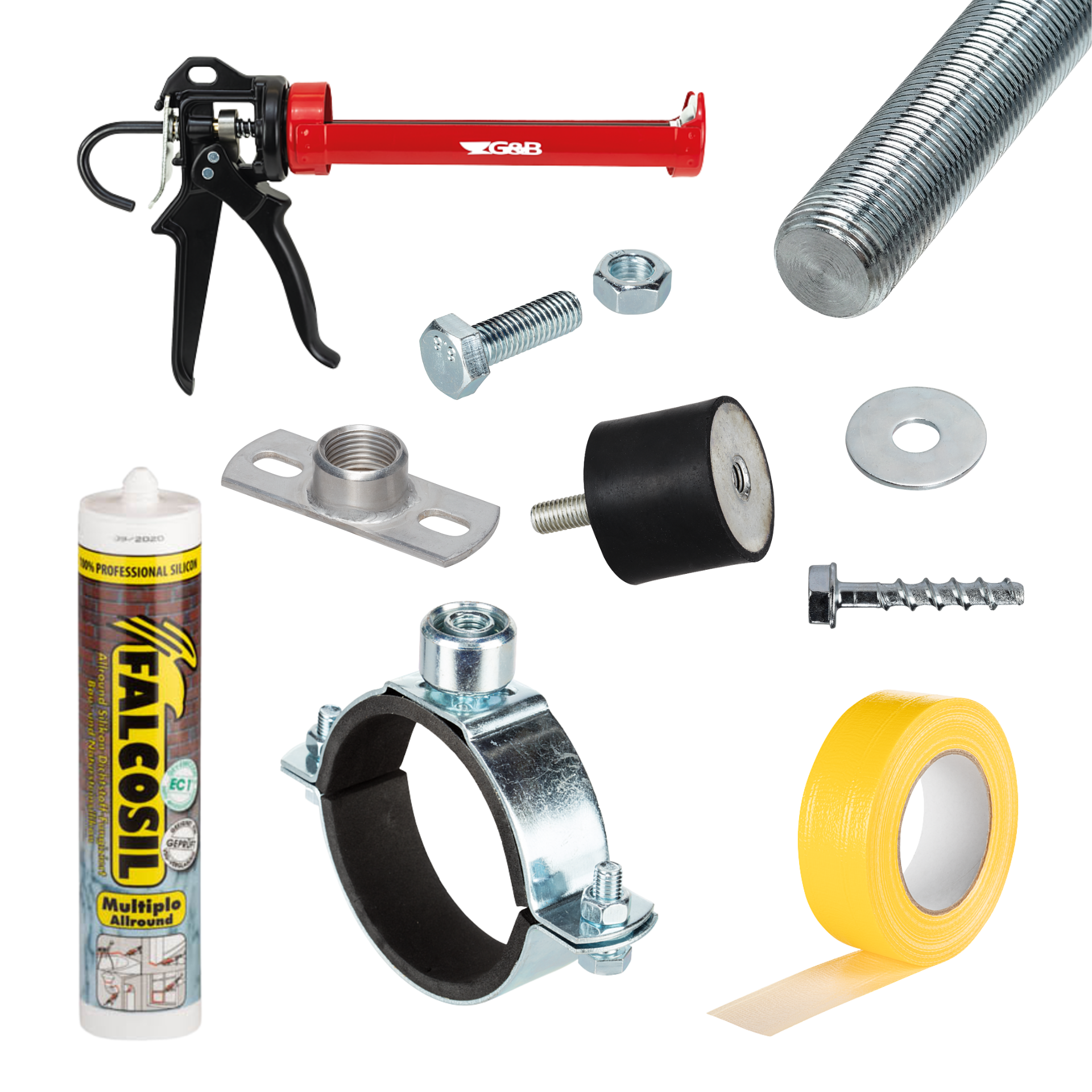

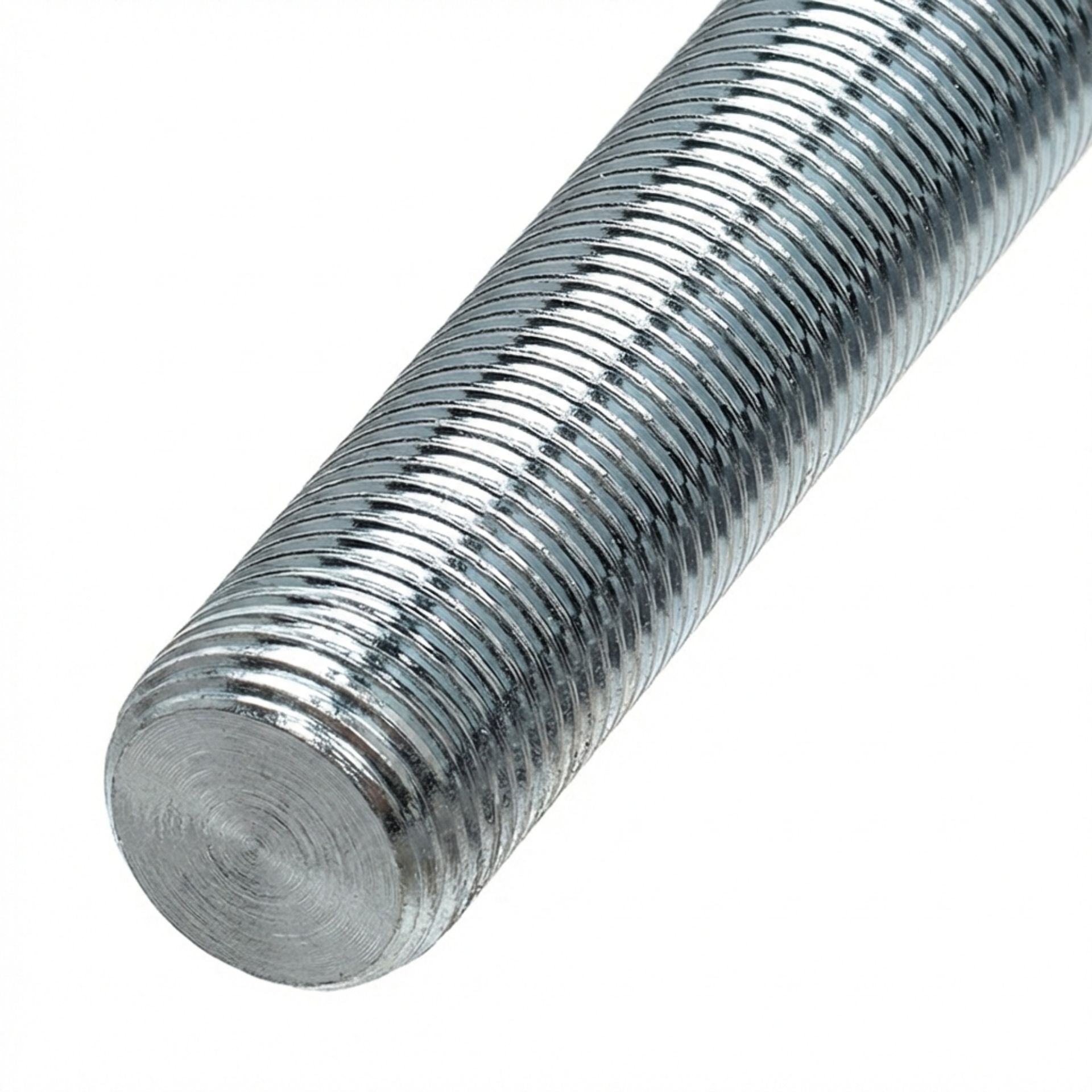

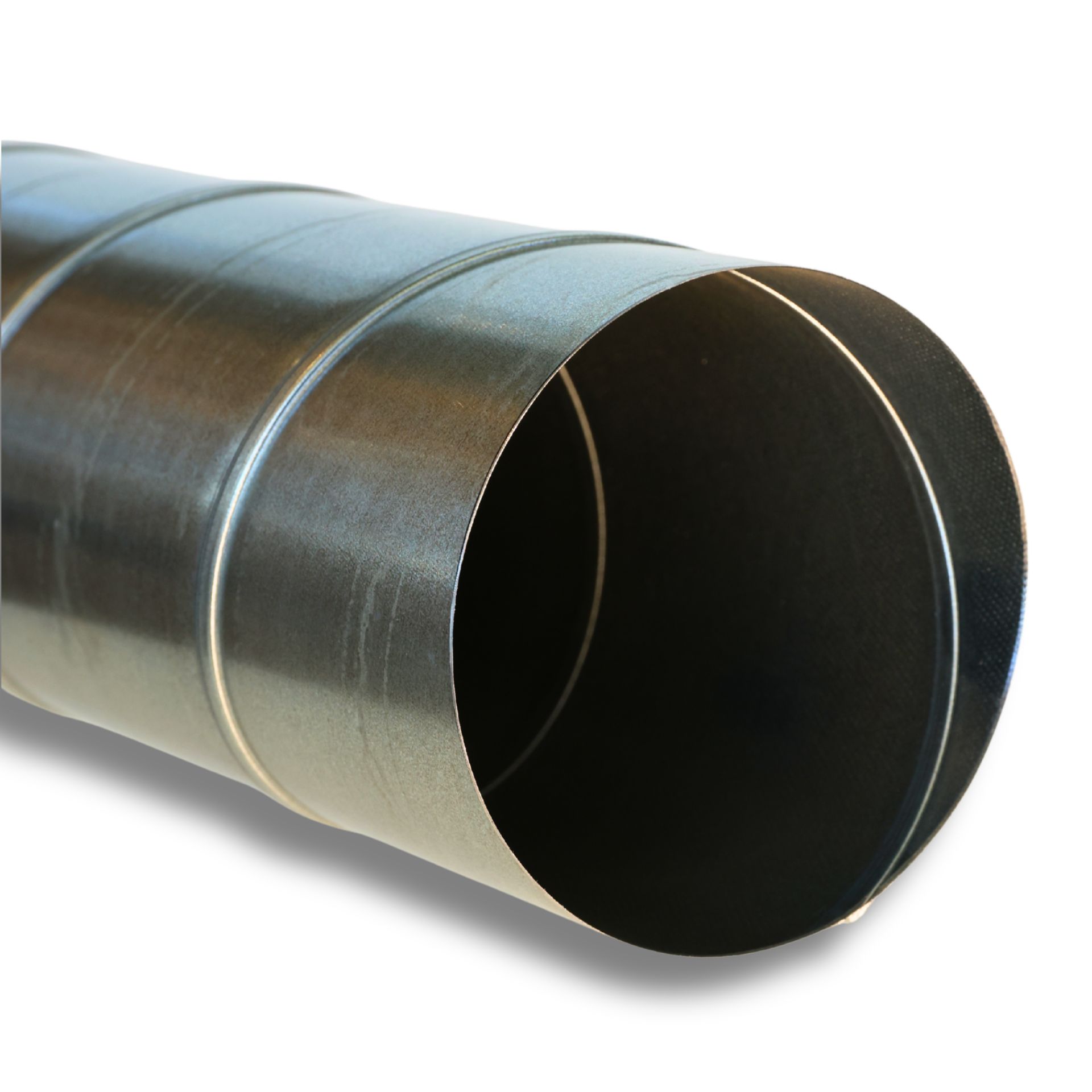

GAPL – Absaugrohr lasergeschweisst Ø 160 mm × 2.0 m, verzinkt (EB 6) Langsegment DN 160 für Leitungszüge mit wenigen Stössen. Lasergeschweisst, EB 6 beidseitig, verzinktes Stahlblech 0.75–0.90 mm. Vorteile 2.0 m Länge minimiert VerbindungenDichte, lösbare KlemmungKorrosionsschutz, aussen geeignetHohe Passgenauigkeit Technische Daten Ø 160 mm · 2.0 m, EB 6LaserschweissnahtStahlblech verzinkt (0.75–0.90 mm) Einsatzbereiche Haupt-/SammelleitungenStaub- und Spänetransport Montage & Hinweise Schellen gleichmässig klemmen; Dichtflächen fettfreiAufhängungen schwingungsdämpfend Kompatibilität & Zubehör Empfohlen mit Rohrsystem verzinkt, Rohrverbindungen, Absperrschieber, Montagematerial. FAQ – Häufige Fragen Wie gross sollte die minimale Einstecktiefe sein?So, dass der 6-mm-Bord vollständig unter der Schelle liegt; üblich sind einige Zentimeter. Können 2.0-m-Stücke mit 0.5/1.0-m-Segmenten kombiniert werden?Ja, alle DN-160-Rohre sind untereinander kompatibel. Welche Massnahmen verbessern die Dichtheit zusätzlich?Exakte Fluchtung, korrektes Schellenmoment und optionales Dichtband.

Der Pressbogen Ø 140 mm × 45° ist der Allrounder für klare Richtungswechsel mit ausgewogenem Verhältnis aus Effizienz und Platzbedarf. Die glatte, gepresste Innenkontur hält den Strömungsverlauf gleichmässig – so bleiben Geräusche und Druckverluste moderat. Verzinktes Stahlblech (0,75–0,90 mm), Einfachbord 6 mm und Spannschellen ermöglichen die schnelle, dichte und jederzeit wieder lösbare Montage – im Innen- wie im Aussenbereich. Vorteile Bewährter Kompromiss aus Baulänge und Verlusten Ruhige Strömung dank Pressgeometrie Langlebig & witterungsbeständig Servicefreundliche Klemmverbindung Technische Daten Ø 140 mm · 45° Stahlblech verzinkt, 0,75–0,90 mm Anschluss: 6 mm-Einfachbord, Spannschellen Anwendung: staub-/materialführend, Innen/Aussen Montage & Hinweise Spannungsfrei einbinden; Dichtheit kontrollieren Bei sehr engem Platz ggf. 60° prüfen Volumenstrom nach Umlenkung verifizieren Kompatibilität & Zubehör Passend zu Rohrsystemen aus verzinktem Stahl, Rohrverbindungen, Reduktion direkt und Flansch verzinkt. Beratung Wir helfen bei der Entscheidung zwischen 30°, 45° und 60° anhand Platz, Verlusten und Geräuschziel: info@absaugtechnik.ch FAQ – Häufige Fragen Welche Schellen werden benötigt?Schellen in Nennweite Ø 140 mm passend zur 6 mm-Bördelkante. Wie stark steigen die Verluste?Moderater Anstieg gegenüber 30°, geringer als bei 60°/90°. Kann später umgebaut werden?Ja, Klemmverbindungen sind wiederlösbar und bauteilschonend.

GAPTL – Teleskoprohr lasergeschweisst Ø 150 mm × 0.5 m, verzinkt (einseitig EB 6) 0.5-m-Längenausgleich, lasergeschweisst, EB 6 einseitig, gegenüber glattes Ende. Verzinkt 0.75–0.90 mm. Spannschelle inklusive. Vorteile Schnelle MontageKorrosionsbeständigWiederverwendbarPassgenau Technische Daten Ø 150 mm · 0.5 mEB 6 / glattes EndeStahlblech, verzinkt (0.75–0.90 mm)Lasergeschweisst1 Spannschelle inkl. Einsatzbereiche Rohrnetze, UmbautenMaschinen-/Filteranschlüsse Montage & Hinweise Einschieben, Einstecktiefe festlegenSchelle am Bord anziehenDichtflächen sauber/trocken Kompatibilität & Zubehör Rohrsystem verzinkt · Rohrverbindungen · Absperrschieber · Montagematerial Beratung info@absaugtechnik.ch · +41 41 787 08 52 FAQ – Häufige Fragen Wie sichere ich die Überlappung gegen Verrutschen?Ausreichende Einstecktiefe wählen und das Bordende mit der Spannschelle korrekt anziehen. Welche Temperaturbereiche sind möglich?Wie bei Standard-Verzinkung; bitte projektbezogene Grenzwerte und ggf. Sonderausführungen anfragen. Passt das Teil in bestehende DN-150-Leitungen?Ja, das glatte Ende ist auf die Nennweite abgestimmt; Bordseite per Schelle mit passenden Komponenten verbinden.

SPA – Sickenschelle Ø 280 mm mit Hebelverschluss und Dichtung, hohe Klemmkraft Die SPA Ø 280 mm kombiniert schnelle Handhabung mit hoher Klemmkraft. Der Hebelverschluss ermöglicht zügiges Öffnen/Schliessen, die Feineinstellung stellt die exakte Passung her. Mit optionaler Dichtung lassen sich Druckverluste im Absaugnetz messbar senken. Vorteile Hohe Klemmkraft, sicherer Halt Schnellhebel für kurze Rüstzeiten Verzinkt: robust und korrosionsfest Servicefreundlich, wiederlösbar Typische Anwendungen Industrielle Absaugnetze & Prozessluft Filteranschlüsse, Verteilersysteme Grosse Luft-/Staubförderleitungen Technische Eigenschaften Material: verzinkter Stahl Verschluss: Hebel + Feinschraube Kompatibel mit Bord-/Sickenkanten Technische Daten ArtikeltypSPA Ø 280 mm KorrosionsschutzGalvanische Verzinkung KlemmmechanikSchnellhebel + Gewindefeinjustage DichtoptionPVC/Silikon Temp.-Bereich−20 °C … +80 °C Wenn grosse Leitungsquerschnitte sicher, dicht und schnell zu kuppeln sind, ist die SPA Ø 280 mm erste Wahl.

Bitte geben Sie den gewünschten Spulenanschluss (24V, 110V oder 220V) im Bemerkungsfeld an. Der pneumatische Schieber Ø 180 mm (Typ ADWP) ist speziell für größere Leitungsquerschnitte konzipiert, bei denen hohe Luftvolumen zuverlässig gesteuert werden müssen. Die robuste, verzinkte Stahlkonstruktion macht ihn widerstandsfähig gegen Verschleiß und Korrosion; die doppelte Abdichtung hält das System zuverlässig dicht – Nebenluft wird konsequent verhindert. Die Integration in bestehende verzinkte Rohrsysteme ist unkompliziert. Das integrierte 5/2-Wege-Ventil mit Federrückstellung gewährleistet ein schnelles, sicheres Schalten. Die präzise Schieberführung verhindert Verklemmen und reduziert Ablagerungen, wodurch eine konstant hohe Betriebssicherheit erzielt wird. Service und Wartung sind durch das verschraubte Gehäuse jederzeit unkompliziert möglich. Der Schieber sollte nicht liegend eingebaut werden, da sich das Schieberblatt aufgrund seines Eigengewichts verziehen kann. Der ADWP Ø 180 mm eignet sich für zentrale Verteilleitungen oder Hauptleitungen in der Holz-, Kunststoff- und Metallbearbeitung, wo Effizienz, Stabilität und Dichtheit gefragt sind. Vorteile Optimiert für hohe Luftvolumenströme Zuverlässige Abdichtung durch Doppel-Dichtungssystem Robuste, korrosionsbeständige Ausführung Einfache Wartung dank verschraubtem Gehäuse Typische Anwendungen Hauptleitungen in Absaugsystemen Zentrale Verteileranlagen Holz-, Kunststoff- und Metallbetriebe Technische Eigenschaften Verzinkter Stahl, verschraubte Bauweise Spule wahlweise 24V / 110V / 220V 5/2-Wege-Ventil mit Federrückstellung Doppelte Abdichtung (PE-HD + CR) Ausschließlich für horizontale Rohrleitungen geeignet Maße Einbaulänge127 mm Breite Gehäuse277 mm Länge Gehäuse463 mm Länge Schieberblatt geöffnet699 mm Ersatzteile Dichtungssatz Ø 180 – 200 mm Zylinder Ø 180 mm Schutzhaube Ø 180 mm Schieber Näherungsschalter Halter für Schieber Näherungsschalter FAQ - Häufige Fragen Wofür wird der pneumatische Schieber Ø 180 mm eingesetzt? Zum automatischen Schalten großer Haupt- und Verteilleitungen mit hohem Luftvolumen in Industrie und Handwerk. In welcher Lage sollte der Schieber eingebaut werden? Der Schieber sollte nicht liegend eingebaut werden, da sich das Schieberblatt aufgrund seines Eigengewichts verziehen kann. Welche Spannungen sind verfügbar? Die Magnetspule ist in 24 V, 110 V oder 220 V erhältlich. Bitte die gewünschte Variante im Bemerkungsfeld angeben. Ist der Schieber mit verzinkten Rohrsystemen kompatibel? Ja, er lässt sich problemlos in bestehende verzinkte Rohrsysteme integrieren.

Zyklon Typ JA 20Zyklon Typ JA 20 ist ein spezieller Filter- und Abscheidertyp, der in verschiedenen industriellen Anwendungen verwendet wird, insbesondere zur Trennung von feinkörnigen Partikeln aus Lufttströmen. Der Typ JA ist in der Farbe RAL 5010 lackiert und ist Pulverbeschichtet für Korrosionsklasse C3. Die Standfüsse sind nicht Teil der Standartlieferung können jedoch als Zubehör geliefert werden. Die Reinigungstür im Trichter ist SonderzubehörFunktionsweise von Zyklonabscheidern:Der verschmutzte Luftstrom tritt tangential in der Zyklonabscheider ein, wodurch eine spiralförmige Strömung erzeugt wird. Die Spiralförmige Bewegung zwingt die schweren Partikel aufgrund der Zentrifugalkraft nach aussen zur Wand des Zyklons. Diese Partikel verlieren ihre Bewegungsenergie und fallen in einen Sammelbehälter am Boden des Zyklons. Der gereinigte Luftstrom, der nun weitgehend partikelfrei ist, bewegt sich in der Mitte des Zyklons nach oben und verlässt den Abscheider.AbmessungenTypA (mm)B (mm)C (mm)D (mm)da (mm)du (mm)E (mm)G (mm)H (mm)S (mm)K (mm)L (mm)JA-20230100570400225160820105014652240240Technische DatenGegendruckMenge500 Pascal990 m3/h1000 Pascal1300 m3/h Sonstige DatenGewicht41 kgMaterialstärke2 mm

Der Segmentbogen Ø 100 mm × 90° ermöglicht eine rechtwinklige Umlenkung bei minimaler Baulänge. Durch die Segmentierung bleibt die Strömung geführt, wodurch Geräusche und Druckverluste gegenüber scharfkantigen Lösungen reduziert werden. Die verzinkte, aussenmontagetaugliche Ausführung mit 6 mm-Einfachbord lässt sich zügig und dicht per Spannschelle montieren. Vorteile 90°-Umlenkung auf kleinem Raum Geführte Strömung durch Segmentaufbau Verzinkt: langlebig und robust Schnelle Klemmmontage Technische Daten Ø 100 mm · 90° Stahlblech verzinkt, 0,75–0,90 mm Einfachbord 6 mm, Spannschelle Segmentbogen, Innen/Aussen Montage & Hinweise Höheren Umlenkwiderstand berücksichtigen Dichtflächen reinigen, Schellen gleichmässig anziehen Bei Bedarf mehrere flachere Bögen staffeln Kompatibilität & Zubehör Passend zu Rohrsystemen aus verzinktem Stahl, Rohrverbindungen, Reduktion direkt und Flansch verzinkt. Beratung Wir prüfen gern Alternativen (z. B. 2×45°) für geringere Verluste: info@absaugtechnik.ch FAQ – Häufige Fragen Welche Alternative reduziert Verluste?Oft zwei flachere Bögen (z. B. 2×45°) statt eines 90°-Bogens. Für Aussenbereich geeignet?Ja, verzinkte Ausführung ist korrosionsgeschützt. Wie erfolgt die Dichtung?Über Bördelkante, Spannschelle und – falls vorgesehen – Dichtung; Dichtheit prüfen.
